Ecophon Saga™ E

Trần tiêu âm bằng sợi gỗ với khung lưới âm tường

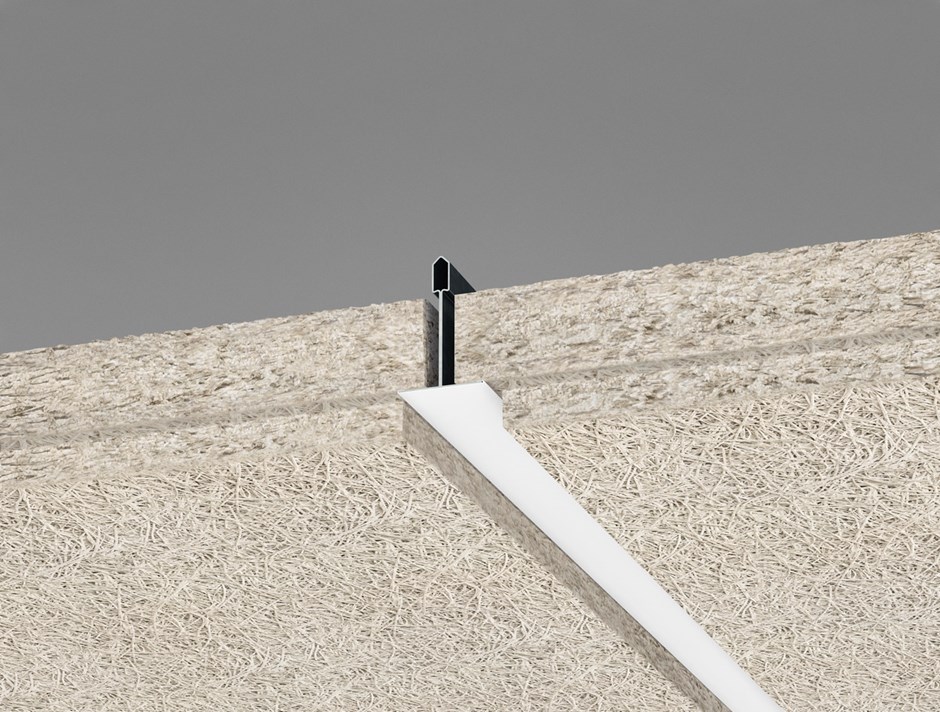

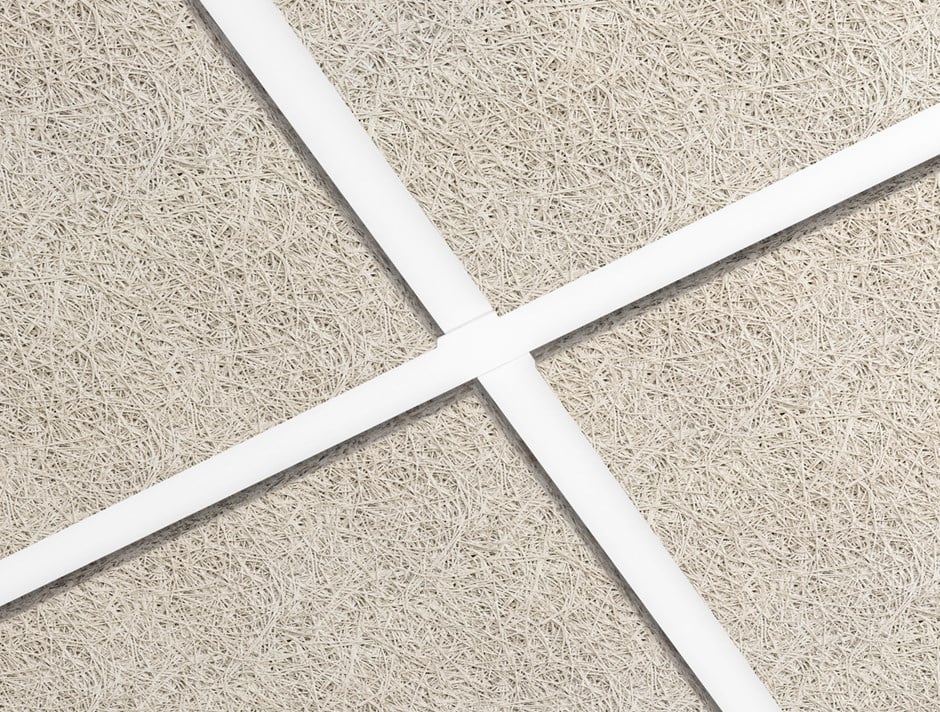

Trần thạch cao Ecophon Saga™ E có khung lưới chìm và cạnh vát, tạo hiệu ứng bóng đổ giúp làm nổi bật từng tấm thạch cao và che khuất một phần khung lưới. Sản phẩm này phù hợp cho những ứng dụng cần trần treo đẹp mắt và việc tháo lắp từng tấm thạch cao một cách dễ dàng.

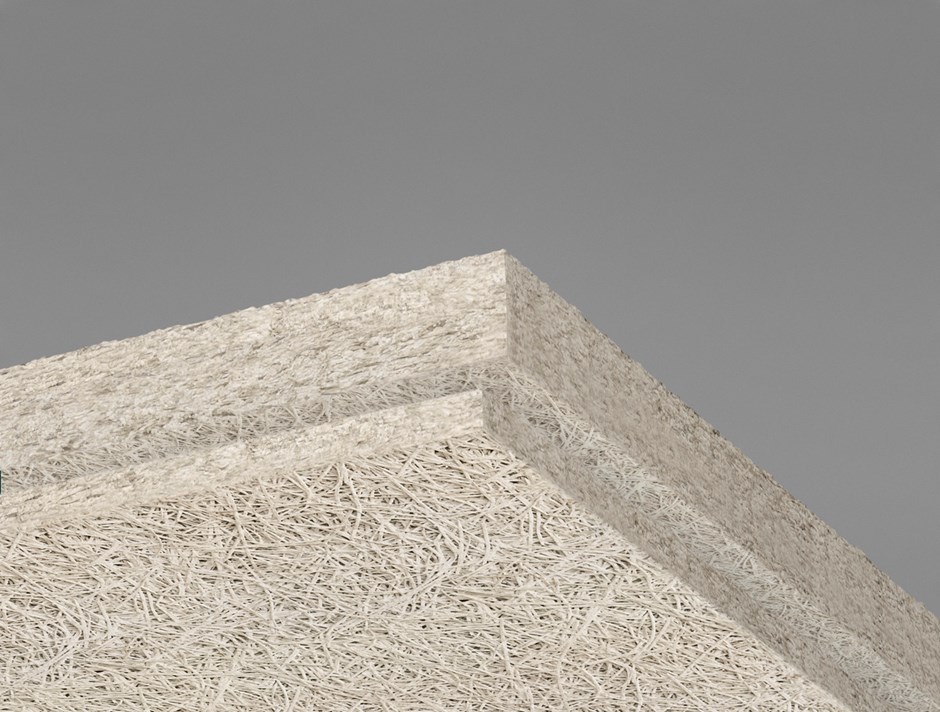

• Thiết kế cạnh tinh tế
• Hút âm cấp A đến D tùy hệ thống.
• Dễ dàng tháo lắp với hiệu ứng đổ bóng

Ecophon Saga™ E
Tải xuống

Hiệu năng

File name
Size
C004_2025-05-12_ToC-DoP-incl.-UKCA-1.pdf
1.36 MB
C015_2023-01-25-incl.-UKCA_toc-1.pdf
0.97 MB
C019_2024-04-29-incl.-UKCA_toc.pdf
1.46 MB
C019_2025-12-18-incl.-UKCA_toc.pdf
1.4 MB
C022_2022-03-07-incl.-UKCA_toc-1.pdf
0.72 MB
DoP-N°-0002-09-EN-220210-TECH-SLAB-signes-2.pdf
0.48 MB
T003_2024-04-01_toc-2.pdf
1.1 MB
C012_2025-04-28_UKCA_Inc-TOC-1.pdf
1.24 MB
C024_2023-01-25-incl.-UKCA_toc.pdf
0.92 MB
T001_2025-01-01-2.pdf
0.77 MB
C001_2024-12-02-incl.-UKCA_toc-1.pdf
1.66 MB
C001_2024-12-05-incl.-UKCA_toc-1.pdf
1.65 MB

Khí thải

File name
Size
IACG-400-20-02-2024_Indoor-Air-Comfort-Gold-Certificate_EN_SAGA.pdf
1.24 MB
4544_Saint-Gobain-Ecophon-AB_2025-03-21_en-1.pdf
0.07 MB
42_IACG-400-11-42-2024B_Indoor-Air-Comfort-Gold-Certificate_EN_ACOUSTIC-BOARDS.pdf
1.24 MB

Tuyên bố sản phẩm thân thiện với môi trường - EPD

File name
Size
Saga-Acoustic-1.pdf
1.96 MB
NEPD-6691-5941_Ecophon-Saga-White-Natural-2-1.pdf
4.67 MB
NEPD-6690-5941_Ecophon-Saga-Grey-2-2.pdf
4.5 MB

Tài liệu giới thiệu sản phẩm

File name
Size
Ecophon_Saga™_brochure_2025_03_19.pdf
40.48 MB

Đề xuất sản phẩm

File name
Size
Maintenance_leaflet_Ecophon-Saga_2024_03_20_v2-1.pdf
0.03 MB
Additional_Acoustic_Absorbers_Ecophon-Saga_2025_01_21-1.pdf
0.14 MB

Bảng thông tin sản phẩm

File name
Size
Saga-E-Systempage.pdf
5.43 MB

Bảng dữ liệu an toàn - SDS

File name
Size
SDS_Ecophon-Saga-Traullit-Akustik_Germany-2.pdf
0.49 MB
Ecophon-Saga-Traullit-Akustik-EN-SDS.pdf
0.21 MB

E-Tools

Videos

Ứng dụng

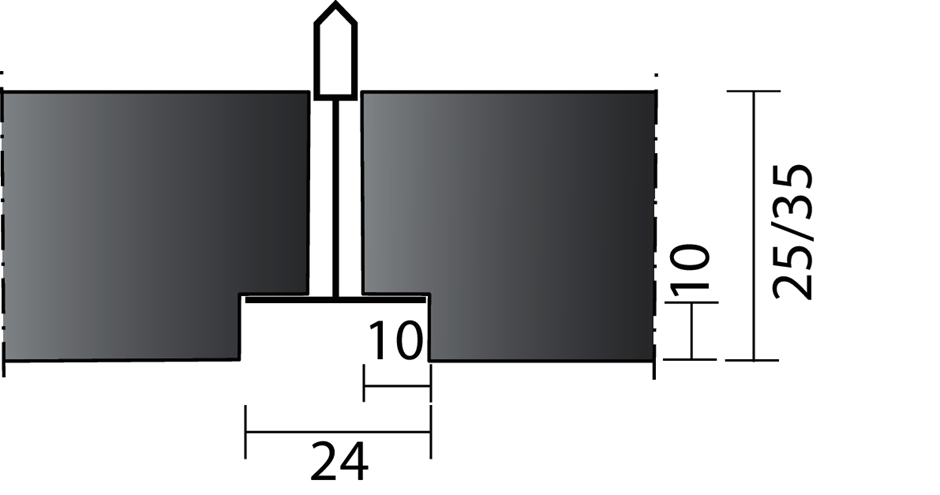

Hình dáng
Kích thước, mm
Khung xương
600x600x25
Khung xương HD, Trần treo
600x600x35
Khung xương HD, Trần treo
1200x600x25
Khung xương HD, Trần treo
1200x600x35
Khung xương HD, Trần treo

Natural

Mã màu NCS gần nhất là: Mã màu NCS gần

Ánh sáng phản xạ: 55%

Discreet

Nearest NCS colour sample: Độ rộng 1.5mm

Ánh sáng phản xạ: %

Lắp đặt
Phương pháp lắp đặt
Kích thước, mm
M683 - Khung xương HD

600 × 600 × 25

600 × 600 × 35

1200 × 600 × 25

1200 × 600 × 35

M701 - Trần treo

600 × 600 × 25

600 × 600 × 35

1200 × 600 × 25

1200 × 600 × 35

M701C4 - Trần treo

600 × 600 × 25

1200 × 600 × 25

1200 × 600 × 35

Chọn phương thức lắp đặt

Kích thước (mm)

Phương thức lắp đặt

Stt
Name
Amount
Âm học

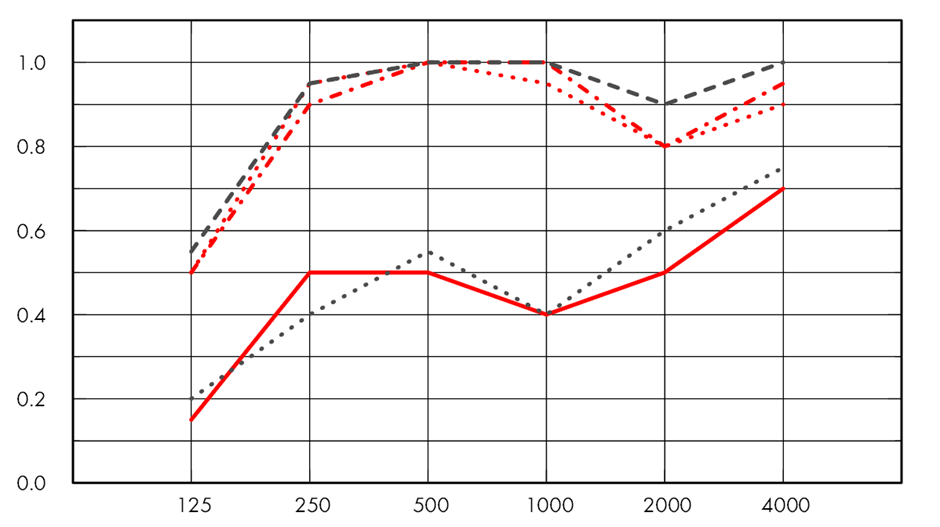

Kết quả thử nghiệm theo EN ISO 354. Phân loại theo EN ISO 11654.

—Saga E 25mm Elegant, đường kính ngoài 200 mm

····Saga E 25mm Elegant + Saga Acoustic, đường kính ngoài 200 mm

—·Saga E 25mm Elegant + TECH Slab, 200 mm ods

····Saga E 35mm Elegant, đường kính ngoài 200 mm

—Saga E 35mm Elegant + TECH Slab, đường kính ngoài 200 mm

ods = độ sâu tổng thể của hệ thống

Tần số Hz

αp, Hệ số hút âm thực tế

Độ dày, mm
o.d.s. mm
125 Hz
250 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
αw
Cấp độ hút âm
Elegant 25mm
25
200
0.15
0.50
0.50
0.40
0.50
0.70
0.50
D
Elegant 25mm+ Saga Acoustic
65
200
0.50
0.95
1.00
0.95
0.80
0.90
0.90
A
Elegant 25mm+ TECH Slab
65
200
0.50
0.90
1.00
1.00
0.80
0.95
0.90
A
Elegant 35mm
35
200
0.20
0.40
0.55
0.40
0.60
0.75
0.50
D
Elegant 35mm+ TECH Slab
75
200
0.55
0.95
1.00
1.00
0.90
1.00
1.00
A
Discreet 25mm
25
200
0.15
0.45
0.45
0.35
0.45
0.70
0.45
D
Discreet 25mm+ Saga Acoustic
65
200
0.45
0.95
0.95
0.85
0.65
0.85
0.75
C
Discreet 25mm+ TECH Slab
65
200
0.40
0.95
0.95
0.80
0.65
0.85
0.75
C
Discreet 35mm
35
200
0.25
0.50
0.55
0.40
0.60
0.80
0.50
D
Discreet 35mm+ TECH Slab
75
200
0.55
0.95
1.00
0.90
0.85
1.00
0.90
A
Normal 25mm
25
200
0.20
0.50
0.50
0.35
0.45
0.70
0.45
D
Normal 25mm+ Saga Acoustic
65
200
0.35
0.95
0.95
0.80
0.70
0.90
0.80
B
Normal 25mm+ TECH Slab
65
200
0.40
0.95
0.95
0.80
0.70
0.90
0.80
B
Normal 35mm
35
200
0.25
0.55
0.50
0.35
0.65
0.75
0.45
D
Normal 35mm+ TECH Slab
75
200
0.55
0.95
1.00
0.80
0.80
0.90
0.85
B
Độ dày, mm
o.d.s. mm
NRC
SAA
Elegant 25mm
25
200
0.5
0.48
Elegant 25mm+ Saga Acoustic
65
200
0.95
0.92
Elegant 25mm+ TECH Slab
65
200
Elegant 35mm
35
200
Elegant 35mm+ TECH Slab
75
200
Discreet 25mm
25
200
Discreet 25mm+ Saga Acoustic
65
200
Discreet 25mm+ TECH Slab
65
200
Discreet 35mm
35
200
Discreet 35mm+ TECH Slab
75
200
Normal 25mm
25
200
Normal 25mm+ Saga Acoustic
65
200
Normal 25mm+ TECH Slab
65
200
Normal 35mm
35
200
Normal 35mm+ TECH Slab
75
200
Độ dày, mm
Độ rõ, ASTM E1111, ASTM E1110
Mức chênh lệch cách âm theo phương ngang chuẩn hóa có trọng số, ISO 10848-2
Cấp độ suy giảm âm, ASTM 1414, ASTM E413
Đặc tính kỹ thuật

Chất lượng không khí trong phòng

<p></p>
Chứng nhận/Nhãn
Eurofins Indoor Air Comfort®
IAC Gold
French VOC
A+
Finnish M1
•

Ảnh hưởng đến môi trường

Các giai đoạn vòng đời từ A1 đến C4 từ EPD, phù hợp với ISO 14025 / EN 15804

kg CO₂ equiv/m²
Saga (white cement)
7.5
Saga (grey cement)
6.2
Saga (white cement) + Saga Acoustic
11.3
Saga (grey cement) + Saga Acoustic
9.34

Khả năng tái chế

An toàn phòng hỏa

Lõi bông thủy tinh của tấm trần được kiểm tra và phân loại không bắt lửa theo tiêu chuẩn EN ISO 1182

Quốc gia
Cấp độ
Quốc gia
Tiêu chuẩn
Cấp độ
Châu Âu
EN 13501-1
A2-s1,d0

Khả năng chống ẩm

Cấp C, độ ẩm tương đối 95% và 30°C, theo EN 13964:2014

Hiệu quả ánh sáng

Bề mặt nhìn thấy được với các mảnh gỗ vụn mang lại vẻ đẹp tự nhiên với ba kết cấu khác nhau. Độ phản xạ ánh sáng và mẫu màu NCS gần nhất cho tất cả các màu sắc khác nhau có thể được tìm thấy tại Ecophon Colours and surfaces. Chọn màu sắc hoàn hảo cho tấm ốp sợi gỗ của bạn là một bước quan trọng. Tấm ốp Ecophon Saga™ chưa sơn của chúng tôi có những biến thể tự nhiên được tìm thấy trong gỗ thật, đó là một phần đặc trưng và làm cho nó trở nên khác biệt. Hãy nhớ rằng gỗ là một vật liệu sống, vì vậy hãy đảm bảo rằng tính thẩm mỹ đáp ứng nhu cầu của bạn. Dòng sản phẩm Saga của chúng tôi cũng cung cấp nhiều lựa chọn màu sơn theo bất kỳ mã màu NCS hoặc RAL tùy chỉnh nào cũng như nhiều màu tiêu chuẩn.

Khả năng làm sạch

Lau bụi và hút bụi hàng tuần.

Khả năng chống nấm mốc và vi khuẩn

Array, Array

Tiêu chuẩn/ Phương pháp
ISO 846 A
0
ISO 846 C
0

Tính tiếp cận

Các tấm có thể tháo lắp dễ dàng. Độ sâu tháo lắp tối thiểu theo sơ đồ lắp đặt.

Lắp đặt

Lắp đặt theo sơ đồ lắp đặt, hướng dẫn lắp đặt và tài liệu hướng dẫn vẽ.

Trọng lượng hệ thống

Thông tin về trọng lượng chỉ mang tính chất tham khảo và có thể thay đổi.

Đặc tính cơ học

Xem bảng về Tải trọng hoạt động tối đa và Khả năng chịu tải tối thiểu cũng như Nhu cầu chức năng, Tính chất cơ học tại www.ecophon.com.

Sơ đồ lắp đặt
Tải trọng tối đa (N)
Chịu tải tối thiểu (N)
600x600, 1200x600, 15mm
300
600x600, 1200x600. 20mm
500
600x600, 1200x600, 40mm
500

Nhãn CE

Hệ thống trần Ecophon được chứng nhận CE theo tiêu chuẩn thống nhất Châu Âu EN13964:2014. Các sản phẩm xây dựng được chứng nhận CE được bảo hộ bởi Tuyên bố về hiệu suất (DOP) cho phép khách hàng và người dùng dễ dàng so sánh hiệu suất của các sản phẩm có trên thị trường Châu Âu.
