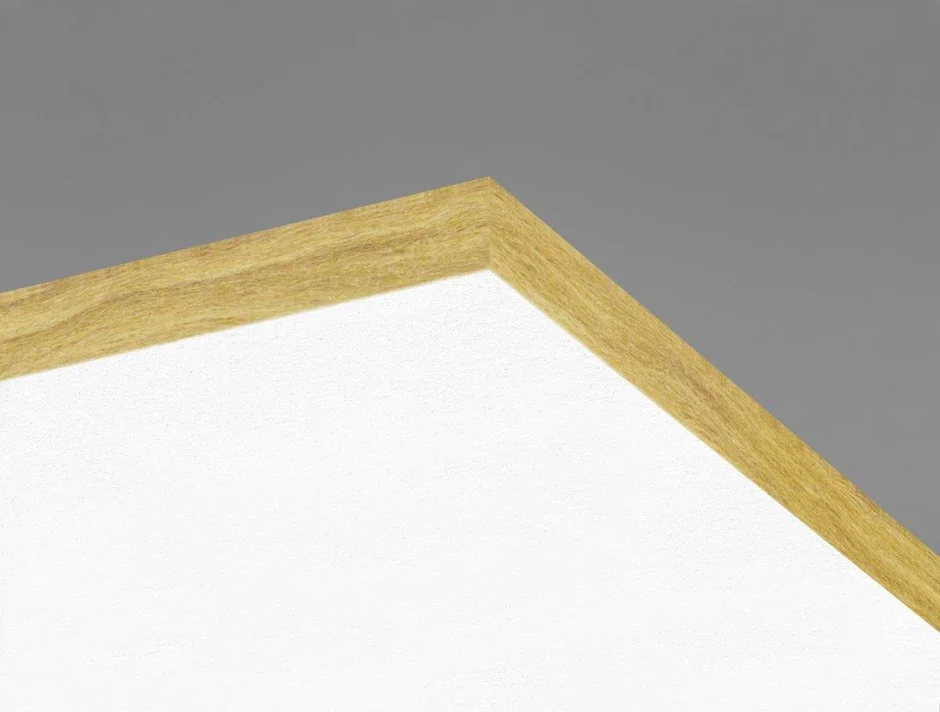

Ecophon Opta A

Ecophon Opta™ A có hệ thống lưới lộ thiên với mỗi viên gạch có thể tháo rời riêng lẻ để dễ dàng tiếp cận với phần mái hiên phía trên. Đối với các ứng dụng yêu cầu trần treo dễ lắp đặt để đáp ứng các nhu cầu chức năng cơ bản. Opta có yêu cầu mua khối lượng tối thiểu.

• Lớp hấp thụ A
• Các cạnh tự nhiên
• Dễ dàng lắp đặt và tháo dỡ

Ecophon Opta A
Tải xuống

Tài liệu kỹ thuật - Opta A

File name
Size
IG_Edge_A_system_ver_2.pdf
1.98 MB
Opta-A-Systempage.pdf
0.8 MB

E-Tools

Videos

Ứng dụng
Hình dáng
Kích thước, mm
Khung xương
600x600x15
T15, T24
1200x600x15
T15, T24
Lắp đặt
Phương pháp lắp đặt
Kích thước, mm

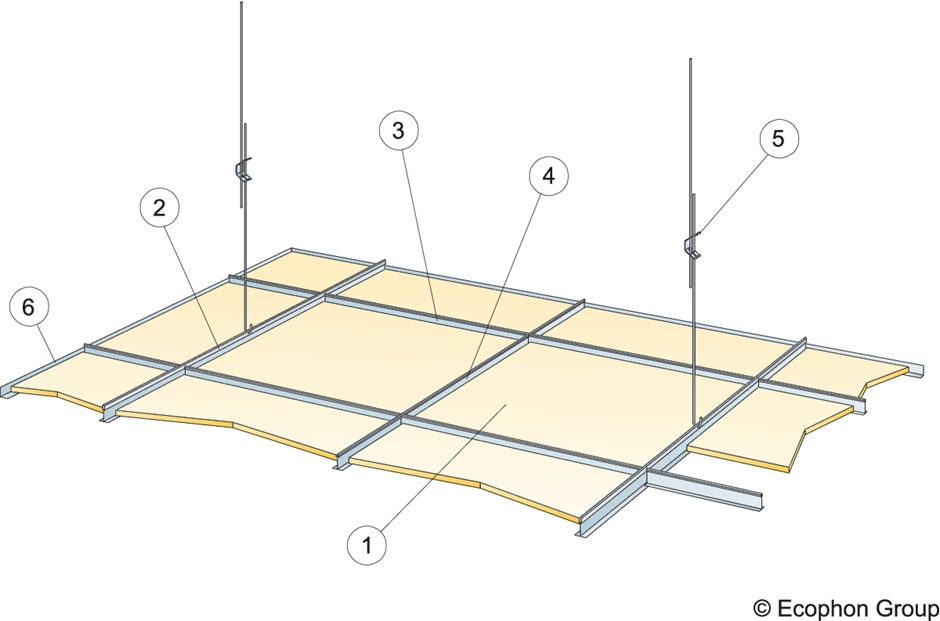

M360 - Trần treo

600x600x15

1200x600x15

111

Chọn phương thức lắp đặt

Kích thước (mm)

Phương thức lắp đặt

Stt
Name
Amount
Âm học

Kết quả thử nghiệm theo EN ISO 354. Phân loại theo EN ISO 11654.

···· Opta A 15 mm, 50 mm o.d.s.

— Opta A 15 mm, 200 mm o.d.s.

o.d.s = độ sâu của toàn hệ thống

αp, Hệ số hút âm thực tế

Độ dày, mm
o.d.s. mm
125 Hz
250 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
αw
Cấp độ hút âm
15
50
0.10
0.25
0.65
0.95
1.00
1.00
0.55
D
15
200
0.40
0.85
1.00
0.85
0.95
1.00
0.95
A
Độ dày, mm
o.d.s. mm
NRC
SAA
15
50
0.75
0.74
15
400
0.85
0.87
Độ dày, mm
Độ rõ, ASTM E1111, ASTM E1110
Mức chênh lệch cách âm theo phương ngang chuẩn hóa có trọng số, ISO 10848-2
Cấp độ suy giảm âm, ASTM 1414, ASTM E413
15
190
Đặc tính kỹ thuật

Chất lượng không khí trong phòng

<p></p>
Chứng nhận/Nhãn
Eurofins Indoor Air Comfort®
IAC Gold
French VOC
A+

Ảnh hưởng đến môi trường

Các giai đoạn vòng đời từ A1 đến C4 từ EPD, phù hợp với ISO 14025 / EN 15804

kg CO₂ equiv/m²
Opta A
1,48

Khả năng tái chế

Mức độ tái chế sau sử dụng tối thiểu
53%
Khả năng tái chế
Hoàn toàn có thể tái chế

An toàn phòng hỏa

Lõi bông thủy tinh của tấm trần được kiểm tra và phân loại không bắt lửa theo tiêu chuẩn EN ISO 1182

Quốc gia
Cấp độ
Quốc gia
Tiêu chuẩn
Cấp độ
Châu Âu
EN 13501-1
A2-s1,d0

Khả năng chống ẩm

Cấp C, độ ẩm tương đối 95% và 30°C, theo EN 13964:2014

Hiệu quả ánh sáng

Trắng 190, mẫu màu NCS gần nhất S 1000-N, phản xạ ánh sáng 80%. Vì sản phẩm có lớp thủy tinh màu làm bề mặt nên có thể xuất hiện đốm, đặc biệt là khi có ánh sáng gián tiếp. Có thể xảy ra sự khác biệt nhỏ về màu sắc.

Khả năng làm sạch

Lau bụi và hút bụi hàng tuần.

Tính tiếp cận

Gạch có thể tháo lắp dễ dàng. Độ sâu tháo lắp tối thiểu theo sơ đồ lắp đặt.

Lắp đặt

Lắp đặt theo sơ đồ lắp đặt, hướng dẫn lắp đặt và tài liệu hướng dẫn vẽ. (Các viên gạch phải được lắp đặt theo các mũi tên ở mặt sau của viên gạch.)

Trọng lượng hệ thống

Thông tin về trọng lượng chỉ mang tính chất tham khảo và có thể thay đổi.

Đặc tính cơ học

Xem bảng về Tải trọng hoạt động tối đa và Khả năng chịu tải tối thiểu cũng như Nhu cầu chức năng, Tính chất cơ học tại www.ecophon.com.

Sơ đồ lắp đặt
Tải trọng tối đa (N)
Chịu tải tối thiểu (N)
M360 - 600x600x15
30
160
M360 - 1200x600x15
30
160

Nhãn CE

Hệ thống trần Ecophon được chứng nhận CE theo tiêu chuẩn thống nhất Châu Âu EN13964:2014. Các sản phẩm xây dựng được chứng nhận CE được bảo hộ bởi Tuyên bố về hiệu suất (DOP) cho phép khách hàng và người dùng dễ dàng so sánh hiệu suất của các sản phẩm có trên thị trường Châu Âu.
