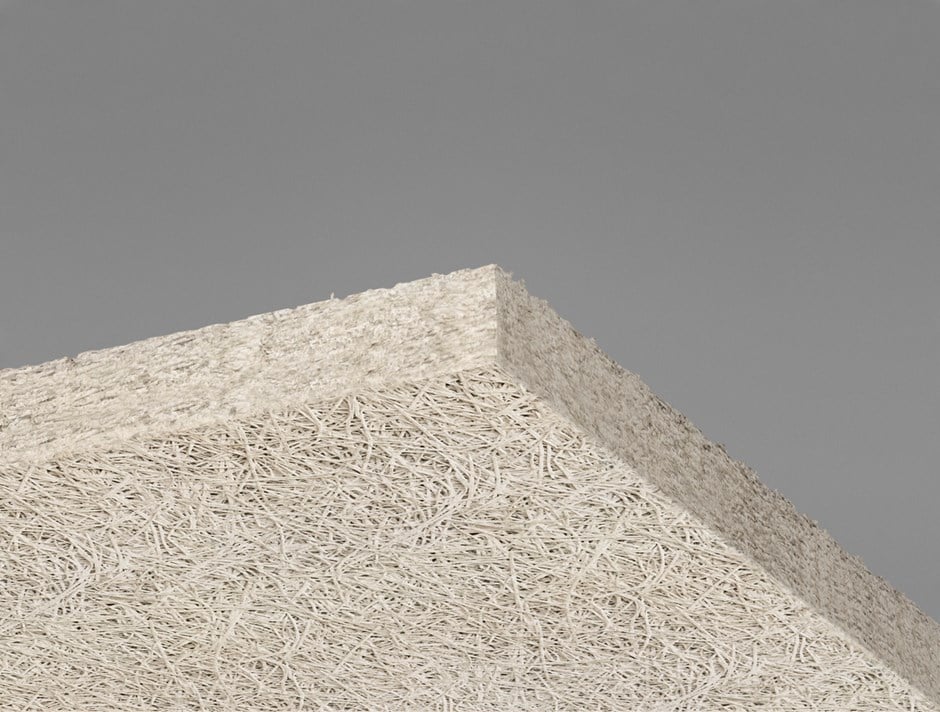

Ecophon Saga™ A A2

Trần tiêu âm bằng bông gỗ dạng treo hoặc gắn trực tiếp, tăng cường khả năng chống cháy.

Tấm tiêu âm Ecophon Saga™ A A2 có thể có hệ thống khung xương lộ ra ngoài với các tấm dễ dàng tháo lắp hoặc được cố định trực tiếp bằng vít. Bông khoáng được sử dụng cho hệ thống có khả năng hấp thụ âm tối ưu. Được sử dụng trong thiết kế nội thất của các tòa nhà công cộng và dân cư, mang lại vẻ ngoài tự nhiên và ấm áp.

• Hút âm cấp A đến D tùy vào hệ thống
• Lớp chống cháy A2-s1,d0
• Dễ dàng lắp đặt và tháo dỡ

Ecophon Saga™ A A2
Tải xuống

Hiệu năng

File name
Size
C022_2022-03-07-incl.-UKCA_toc-10.pdf
0.72 MB
DoP-N°-0002-09-EN-220210-TECH-SLAB-signes-1.pdf
0.48 MB
T002_2025-03-12-toc.pdf
0.82 MB
T003_2024-04-01_toc.pdf
1.1 MB
C001_2024-12-02-incl.-UKCA_toc-9.pdf
1.66 MB
C012_2025-04-28_UKCA_Inc-TOC-8.pdf
1.24 MB
C024_2023-01-25-incl.-UKCA_toc-6.pdf
0.92 MB
C001_2024-12-05-incl.-UKCA_toc-9.pdf
1.65 MB
C004_2025-05-12_ToC-DoP-incl.-UKCA-9.pdf
1.36 MB
C015_2023-01-25-incl.-UKCA_toc-13.pdf
0.97 MB
C019_2024-04-29-incl.-UKCA_toc-6.pdf
1.46 MB

Khí thải

File name
Size
IACG-400-20-02-2024_Indoor-Air-Comfort-Gold-Certificate_EN_SAGA.pdf
1.24 MB
4544_Saint-Gobain-Ecophon-AB_2025-03-21_en-1.pdf
0.07 MB

Tuyên bố sản phẩm thân thiện với môi trường - EPD

File name
Size
NEPD-6689-5941_Ecophon-Saga-A2-White-Natural-Grey-.pdf
5.75 MB
Saga-Acoustic-1.pdf
1.96 MB

Tài liệu giới thiệu sản phẩm

File name
Size
Ecophon_Saga™_brochure_2025_03_19-1.pdf
40.48 MB

Đề xuất sản phẩm

File name
Size
Maintenance_leaflet_Ecophon-Saga_2024_03_20_v2-1.pdf
0.03 MB
Additional_Acoustic_Absorbers_Ecophon-Saga_2025_01_21-1.pdf
0.14 MB

Bảng thông tin sản phẩm

File name
Size
Saga-A-A2-Systempage.pdf
4.6 MB

E-Tools

Videos

Ứng dụng
Hình dáng
Kích thước, mm

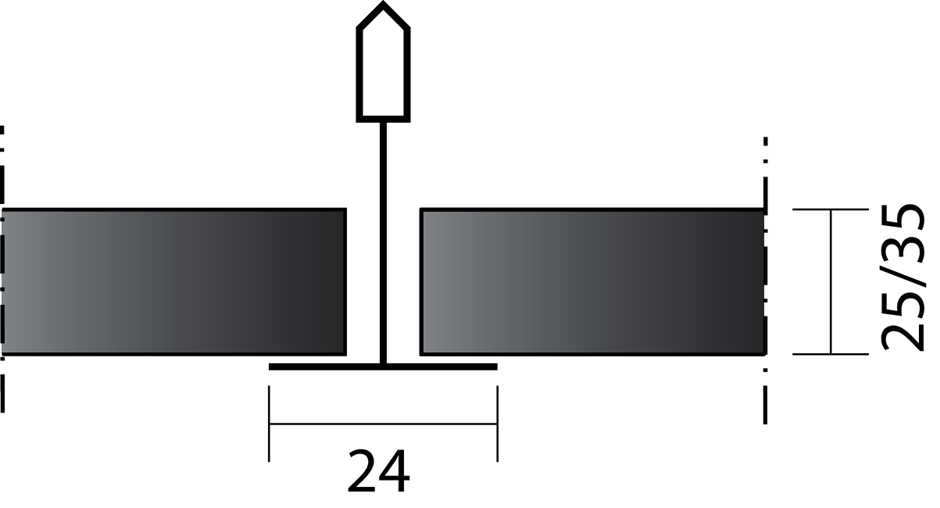

Khung xương
600x600x25
Lưới HD, Lắp đặt lưới điện, trần treo
600x600x35
Lưới HD, Lắp đặt lưới điện, trần treo
600x600x50
Lưới HD, Lắp đặt lưới điện, trần treo
1200x600x25
Lưới HD, Lắp đặt lưới điện, trần treo
1200x600x35
Lưới HD, Lắp đặt lưới điện, trần treo
1200x600x50
Lưới HD, Lắp đặt lưới điện, trần treo
2400x600x25
Lưới HD, Lắp đặt lưới điện, trần treo
2400x600x35
Lưới HD, Lắp đặt lưới điện, trần treo
2400x600x50
Lưới HD, Lắp đặt lưới điện, trần treo

Natural

Mã màu NCS gần nhất là: Mã màu NCS gần

Ánh sáng phản xạ: 55%

Discreet

Nearest NCS colour sample: Độ rộng 1.5mm

Ánh sáng phản xạ: %

Lắp đặt
Phương pháp lắp đặt
Kích thước, mm
M632 - Lưới HD

600 × 600 × 25

600 × 600 × 35

1200 × 600 × 25

1200 × 600 × 35

M688 - Lắp đặt trần nhà

600 × 600 × 25

600 × 600 × 35

600 × 600 × 50

1200 × 600 × 25

1200 × 600 × 35

1200 × 600 × 50

2400 × 600 × 25

2400 × 600 × 35

2400 × 600 × 50

M702 - Lắp đặt vào lưới điện

600 × 600 × 25

600 × 600 × 35

1200 × 600 × 25

1200 × 600 × 35

M702C4 - Trần treo

600 × 600 × 25

600 × 600 × 35

1200 × 600 × 25

1200 × 600 × 35

Chọn phương thức lắp đặt

Kích thước (mm)

Phương thức lắp đặt

Stt
Name
Amount
Âm học

Kết quả thử nghiệm theo EN ISO 354. Phân loại theo EN ISO 11654.

—Saga A 25mm Elegant, 200 mm ods

—Saga A 25mm Elegant + Saga Acoustic, ods 200 mm

—·Saga A 25mm Elegant + TECH Slab, 65 mm ods

····Saga A 35mm Elegant, 200 mm ods

—·Saga A 35mm Elegant + TECH Slab, 200 mm ods

—Saga A 35mm Elegant + TECH Slab, 75 mm ods

ods = độ sâu tổng thể của hệ thống

Tần số Hz

αp, Hệ số hút âm thực tế

Độ dày, mm
o.d.s. mm
125 Hz
250 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
αw
Cấp độ hút âm
Elegant 25mm
25
200
0.15
0.50
0.50
0.40
0.50
0.70
0.50
D
Elegant 25mm
25
25
0.05
0.10
0.20
0.45
0.75
0.55
0.30
D
Elegant 25mm+ Saga Acoustic
65
200
0.50
0.95
1.00
0.95
0.80
0.90
0.90
A
Elegant 25mm+ TECH Slab
65
200
0.50
0.90
1.00
1.00
0.80
0.95
0.90
A
Elegant 25mm+ TECH Slab
65
65
0.25
0.75
1.00
0.95
0.80
1.00
0.90
A
Elegant 35mm
35
200
0.20
0.40
0.55
0.40
0.60
0.75
0.50
D
Elegant 35mm35
35
35
0.10
0.15
0.30
0.55
0.70
0.70
0.35
D
Elegant 35mm+ TECH Slab
75
200
0.55
0.95
1.00
1.00
0.90
1.00
1.00
A
Elegant 35mm+ TECH Slab
75
75
0.25
0.70
1.00
1.00
0.90
1.00
0.95
A
Discreet 25mm
25
200
0.15
0.45
0.45
0.35
0.45
0.70
0.45
D
Discreet 25mm
25
25
0.05
0.10
0.20
0.50
0.70
0.60
0.30
D
Discreet 25mm+ Saga Acoustic
65
200
0.45
0.95
0.95
0.85
0.65
0.85
0.75
C
Discreet 25mm+ TECH Slab
65
200
0.40
0.95
0.95
0.80
0.65
0.85
0.75
C
Discreet 25mm+ TECH Slab
65
65
0.25
0.75
1.00
0.80
0.65
0.85
0.75
C
Discreet 35mm
35
200
0.25
0.50
0.55
0.40
0.60
0.80
0.50
D
Discreet 35mm
35
35
0.10
0.15
0.35
0.75
0.65
0.72
0.40
D
Discreet 35mm+ TECH Slab
75
200
0.55
0.95
1.00
0.90
0.85
1.00
0.90
A
Discreet 35mm+ TECH Slab
75
75
0.25
0.80
1.00
0.85
0.85
1.00
0.90
A
Normal 25mm
25
200
0.20
0.50
0.50
0.35
0.45
0.70
0.45
D
Normal 25mm
25
25
0.05
0.10
0.30
0.50
0.65
0.60
0.35
D
Normal 25mm+ TECH Slab
65
200
0.40
0.95
0.95
0.80
0.70
0.90
0.80
B
Normal 25mm+ Saga Acoustic
65
200
0.35
0.95
0.95
0.80
0.70
0.90
0.80
B
Normal 35mm
35
200
0.25
0.55
0.50
0.35
0.65
0.75
0.45
D
Normal 35mm
35
35
0.05
0.15
0.35
0.75
0.60
0.80
0.40
D
Normal 35mm+ TECH Slab
75
200
0.55
0.95
1.00
0.80
0.80
0.90
0.85
B
Normal 50mm
50
50
0.15
0.30
0.85
0.80
0.75
0.90
0.60
C
Độ dày, mm
Độ rõ, ASTM E1111, ASTM E1110
Mức chênh lệch cách âm theo phương ngang chuẩn hóa có trọng số, ISO 10848-2
Cấp độ suy giảm âm, ASTM 1414, ASTM E413
Đặc tính kỹ thuật

Chất lượng không khí trong phòng

<p></p>
Chứng nhận/Nhãn
Eurofins Indoor Air Comfort®
IAC Gold
French VOC
A+
Finnish M1
•

Ảnh hưởng đến môi trường

Các giai đoạn vòng đời từ A1 đến C4 từ EPD, phù hợp với ISO 14025 / EN 15804

kg CO₂ equiv/m²
Saga A2
10,57
Saga A2 + Saga Acoustic
14,21

Khả năng tái chế

Mức độ tái chế sau sử dụng tối thiểu
53%
Khả năng tái chế
Hoàn toàn có thể tái chế

An toàn phòng hỏa

Lõi bông thủy tinh của tấm trần được kiểm tra và phân loại không bắt lửa theo tiêu chuẩn EN ISO 1182

Quốc gia
Cấp độ
Quốc gia
Tiêu chuẩn
Cấp độ
Châu Âu
EN 13501-1
A2-s1,d0

Khả năng chống ẩm

Cấp C, độ ẩm tương đối 95% và 30°C, theo EN 13964:2014

Hiệu quả ánh sáng

Trắng 190, mẫu màu NCS gần nhất S 1000-N, phản xạ ánh sáng 80%. Vì sản phẩm có lớp thủy tinh màu làm bề mặt nên có thể xuất hiện đốm, đặc biệt là khi có ánh sáng gián tiếp. Có thể xảy ra sự khác biệt nhỏ về màu sắc.

Khả năng làm sạch

Lau bụi và hút bụi hàng tuần.

Khả năng chống nấm mốc và vi khuẩn

Array, Array

Tiêu chuẩn/ Phương pháp
ISO 846 A
0
ISO 846 C
0

Tính tiếp cận

Gạch có thể tháo lắp dễ dàng. Độ sâu tháo lắp tối thiểu theo sơ đồ lắp đặt.

Lắp đặt

Lắp đặt theo sơ đồ lắp đặt, hướng dẫn lắp đặt và tài liệu hướng dẫn vẽ. (Các viên gạch phải được lắp đặt theo các mũi tên ở mặt sau của viên gạch.)

Trọng lượng hệ thống

Thông tin về trọng lượng chỉ mang tính chất tham khảo và có thể thay đổi.

Đặc tính cơ học

Xem bảng về Tải trọng hoạt động tối đa và Khả năng chịu tải tối thiểu cũng như Nhu cầu chức năng, Tính chất cơ học tại www.ecophon.com.

Sơ đồ lắp đặt
Tải trọng tối đa (N)
Chịu tải tối thiểu (N)
600x600, 1200x600, 15mm
300
600x600, 1200x600. 20mm
500
600x600, 1200x600, 40mm
500

Nhãn CE

Hệ thống trần Ecophon được chứng nhận CE theo tiêu chuẩn thống nhất Châu Âu EN13964:2014. Các sản phẩm xây dựng được chứng nhận CE được bảo hộ bởi Tuyên bố về hiệu suất (DOP) cho phép khách hàng và người dùng dễ dàng so sánh hiệu suất của các sản phẩm có trên thị trường Châu Âu.
