Ecophon Solo™ Rectangle

Ecophon Solo Rectangle là hệ thống trần tiêu âm treo tự do, cho phép các kiến trúc sư thỏa sức sáng tạo. Ba hệ thống móc treo khác nhau mang đến nhiều khả năng thiết kế, duy trì thể tích của phòng nên rất phù hợp cho những không gian mở, không thể lắp đặt toàn bộ diện tích trần.

• Khả năng hút âm ưu việt

• Các cạnh cắt thẳng và sơn hoàn thiện

• Đa dạng về kích cỡ tấm lớn, màu sắc và hệ thống móc treo đặc thù



Ecophon Solo™ Rectangle
Tải xuống

E-Tools

Videos
Hình dáng
Kích thước, mm
Khung xương
1800x1200x40
Lắp đặt đặc biệt
2400x600x40
Lắp đặt đặc biệt
2400x1200x40
Lắp đặt đặc biệt
3000x1200x40
Lắp đặt đặc biệt

Akutex FT

Akutex FT là bề mặt hiện đại nhất và cũng là bề mặt có nhiều sự lựa chọn màu sắc nhất của hãng Ecophon với 22 màu đơn sắc được lấy cảm hứng từ thiên nhiên.

Bề mặt Akutex FT kết hợp với lõi bông thủy tinh mang đến khả năng hút âm ưu việt. So với bề mặt Akutex T, bề mặt Akutex FT có kích thước lỗ trung bình nhỏ hơn một nửa, đồng nghĩa với số lượng lỗ tang gấp đôi nhưng vẫn giữ được các đặc tính hút âm vượt trội. Nhờ kích thước lỗ nhỏ, bề mặt Akutex FT có khả năng chống bám bẩn tốt hơn và dễ dàng vệ sinh hơn. Lưu ý: màu sắc có sự khác nhau nhẹ giữa các đợt sản xuất cũng như vậy, màu sắc giữa bản in và bản thực tế cũng sẽ có sự khác nhau nhẹ.

White Frost

Mã màu NCS gần nhất là: Mã màu NCS gần nhất: S 0500-N

Ánh sáng phản xạ: 85%

Lắp đặt
Phương pháp lắp đặt
Kích thước, mm

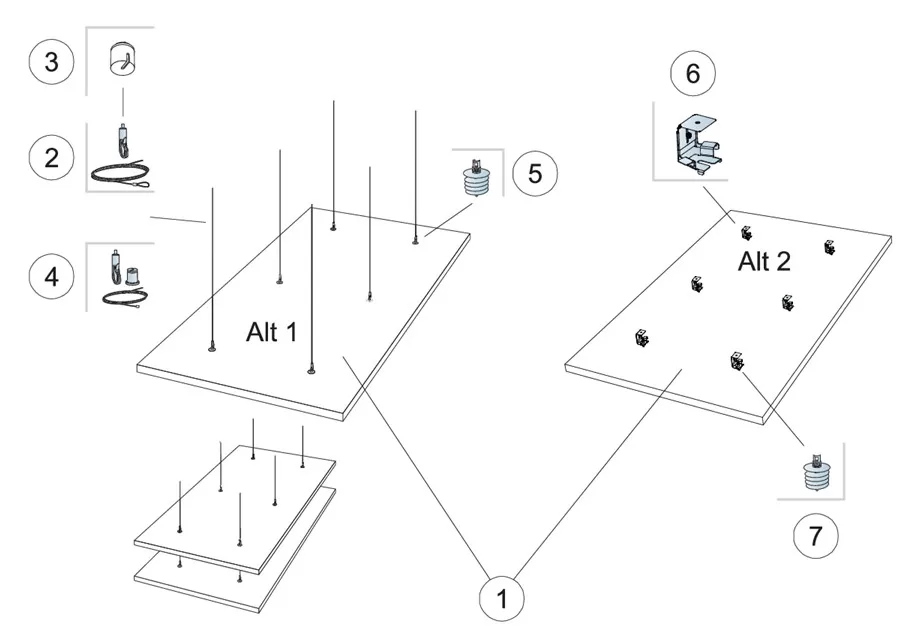

M404 - Tấm treo tự do

1800x1200x40

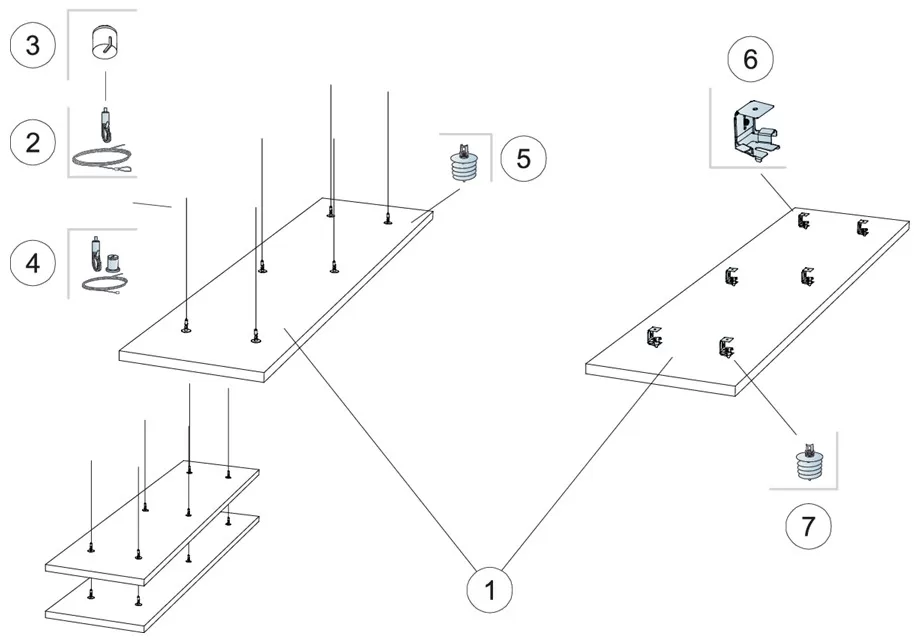

M405 - Tấm treo tự do

2400x600x40

M406 - Tấm treo tự do

2400x1200x40

M407 - Tấm treo tự do

2400x1200x40

M408 - Tấm treo tự do

3000x1200x40

M506- Tấm treo tự do

1800x1200x40

2400x1200x40

M404

M405

M406

M407

M408

M506

Chọn phương thức lắp đặt
Stt
Name
Amount
Âm học

Các giá trị trong sơ đồ đều là các tấm đơn lẻ. Nếu các tấm tập trung cùng một chỗ với khoảng cách nhỏ hơn 0,5m thì giá trị Aeq trên mỗi tấm sẽ giảm một chút. Kết quả kiểm tra theo tiêu chuẩn EN ISO 354.

··· Solo Rectangle 2400×1200, 1000 mm o.d.s.

— Solo Rectangle 1800×1200, 1000 mm o.d.s.

··· Solo Rectangle 2400×600, 1000 mm o.d.s.

 Solo Rectangle 3000×1200, 1000 mm o.d.s.

o.d.s = độ sâu của toàn hệ thống

αp, Hệ số hút âm thực tế

Độ dày, mm
o.d.s. mm
125 Hz
250 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
αw
Cấp độ hút âm
Độ dày, mm
Độ rõ, ASTM E1111, ASTM E1110
Mức chênh lệch cách âm theo phương ngang chuẩn hóa có trọng số, ISO 10848-2
Cấp độ suy giảm âm, ASTM 1414, ASTM E413
Đặc tính kỹ thuật

Chất lượng không khí trong phòng

<p></p>
Chứng nhận/Nhãn
Eurofins Indoor Air Comfort®
IAC
French VOC
A
Finnish M1

Ảnh hưởng đến môi trường

Các giai đoạn vòng đời A1 đến C4 từ EPD, phù hợp với tiêu chuẩn ISO 14025 / EN 15804

kg CO₂ equiv/m²
Solo Rectangle
9,12

Khả năng tái chế

Mức độ tái chế sau sử dụng tối thiểu
57%
Khả năng tái chế
Hoàn toàn có thể tái chế

An toàn phòng hỏa

Lõi bông thủy tinh của tấm trần được kiểm tra và phân loại không bắt lửa theo tiêu chuẩn EN ISO 1182

Quốc gia
Cấp độ
Quốc gia
Tiêu chuẩn
Cấp độ
Châu Âu
EN 13501-1
A2-s1,d0

Khả năng chống ẩm

Cấp C, độ ẩm tương đối 95% và 30°C, theo tiêu chuẩn EN 13964:2014

Hiệu quả ánh sáng

Màu White Frost, mã màu NCS gần nhất là S 0500-N, 85% ánh sáng phản xạ. Độ lóa <1

Khả năng làm sạch

Lau bụi hàng ngày. Lau bằng khăn ẩm hàng tuần

Tính tiếp cận

Các tấm trần có thể tháo dỡ.

Lắp đặt

Lắp đặt theo sơ đồ, hướng dẫn và bản vẽ. Thông tin liên quan đến độ sâu của toàn hệ thống vui lòng xem bảng chi tiết lắp đặt.

Trọng lượng hệ thống

Trọng lượng của hệ thống khoảng 6,5-17,5kg

Đặc tính cơ học

Tấm có thể chịu được tải trọng điểm và tải trọng phân tán. Tham khảo thêm yêu cầu chức năng, đặc tính cơ học trên website: www.ecophon.com.

Sơ đồ lắp đặt
Tải trọng tối đa (N)
Chịu tải tối thiểu (N)

Nhãn CE

Hệ thống trần Ecophon được cấp nhãn CE theo tiêu chuẩn châu Âu EN13964:2014. Các sản phẩm xây dựng được dán nhãn CE đều được thể hiện trong thông báo DOP cho phép khách hàng và người sử dụng có thể dễ dàng kiểm tra, đối chiếu hiệu quả sản phẩm có sẵn tại thị trường châu Âu.

Tham khảo thêm

.
