Ecophon Gedina™ E

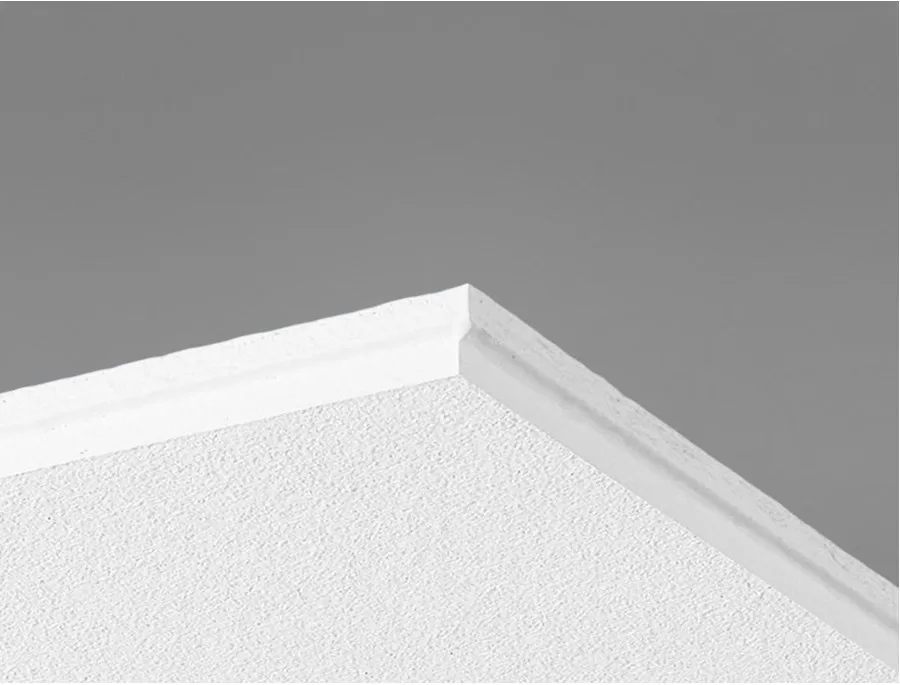

Ecophon Gedina E là hệ thống trần tiêu âm có thiết kế âm xương giúp che đi một phần hệ khung xương, tạo nên hiệu ứng bóng ấn tượng. Sản phẩm được ứng dụng cho các không gian yêu cầu hệ thống trần treo dễ lắp đặt và đáp ứng các yêu cầu chức năng tiêu chuẩn.

• Hút âm cấp A

• Các cạnh để tự nhiên hoặc sơn hoàn thiện

• Dễ dàng lắp đặt và tháo dỡ

Ecophon Gedina™ E
Tải xuống

Tài liệu kỹ thuật - Gedina E

File name
Size
Ecophon-Gedina-E.pdf
0.7 MB

E-Tools

Videos

Installation video

Hướng dẫn cắt cạnh xép và sơn cạnh

Ứng dụng
Hình dáng
Kích thước, mm
Khung xương
600x600x15
Connect T15, Connect T24
1200x600x15
Connect T15, Connect T24

Akutex T

Akutex T là bề mặt sơn âm thanh đã qua thử nghiệm kỹ lưỡng, kết hợp với lõi bông thủy tinh mang lại khả năng hấp thụ âm thanh tối ưu. Bề mặt với những lỗ nhỏ li ti giúp cho 100% năng lượng âm đi qua bề mặt tấm và bị giữ lại ở lõi bông thủy tinh phía sau. Bề mặt là một trong những yếu tố quan trọng cấu thành nên khả năng hút âm cấp A. Độ phản xạ ánh sáng cao (84%) có nghĩa là bề mặt Akutex T giúp tiết kiệm năng lượng cũng như điện năng tiêu thụ.

White 500

Mã màu NCS gần nhất là: Mã màu NCS gần nhất là S 0500-N

Ánh sáng phản xạ: 83%

Lắp đặt
Phương pháp lắp đặt
Kích thước, mm
M121 - Trần treo

600x600x15

1200x600x15

M121

Chọn phương thức lắp đặt

Kích thước (mm)

Phương thức lắp đặt

Stt
Name
Amount
Âm học

Kết quả kiểm tra theo tiêu chuẩn EN ISO 354. Phân loại cấp độ theo tiêu chuẩn EN ISO 11654 và giá trị đơn lẻ cho hệ số suy giảm tiếng ồn NRC và hệ số hút âm trung bình SAA theo tiêu chuẩn ASTM C 423.

··· Gedina E 15 mm, 60 mm o.d.s.

— Gedina E 15 mm, 200 mm o.d.s.

— Gedina E/gamma 15 mm, 200 mm o.d.s.

o.d.s = độ sâu của toàn hệ thống

αp, Hệ số hút âm thực tế

Độ dày, mm
o.d.s. mm
125 Hz
250 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
αw
Cấp độ hút âm
15
60
0,10
0,45
0,85
1,00
1,00
0,95
0,75
C
15
200
0,40
0,85
1,00
0,90
1,0
1,0
1,0
A
gamma
15
200
0,50
0,40
0,30
0,45
0,25
0,20
0,30
D
Độ dày, mm
o.d.s. mm
NRC
SAA
15
60
0,85
0,86
15
400
0,85
0,83
Độ dày, mm
Độ rõ, ASTM E1111, ASTM E1110
Mức chênh lệch cách âm theo phương ngang chuẩn hóa có trọng số, ISO 10848-2
Cấp độ suy giảm âm, ASTM 1414, ASTM E413
15
190
19
19
Đặc tính kỹ thuật

Chất lượng không khí trong phòng

<p></p>
Chứng nhận/Nhãn
Eurofins Indoor Air Comfort®
IAC
French VOC
A
Finnish M1
•

Ảnh hưởng đến môi trường

Các giai đoạn vòng đời A1 đến C4 từ EPD, phù hợp với tiêu chuẩn ISO 14025 / EN 15804

kg CO₂ equiv/m²
Gedina E
2,62

Khả năng tái chế

Mức độ tái chế sau sử dụng tối thiểu
44%
Khả năng tái chế
Hoàn toàn có thể tái chế

An toàn phòng hỏa

Lõi bông thủy tinh của tấm trần được kiểm tra và phân loại không bắt lửa theo tiêu chuẩn EN ISO 1182

Quốc gia
Cấp độ
Quốc gia
Tiêu chuẩn
Cấp độ
Châu Âu
EN 13501-1
A2-s1,d0

Khả năng chống ẩm

Cấp C, độ ẩm tương đối 95% và 30°C, theo tiêu chuẩn EN 13964:2014

Hiệu quả ánh sáng

Màu White 500, mã màu NCS gần nhất là S 0500-N, 84% ánh sáng phản xạ.

Khả năng làm sạch

Lau bụi hàng ngày. Lau bằng khăn ẩm hàng tuần

Tính tiếp cận

Các tấm trần có thể tháo dỡ dễ dàng. Độ sâu tháo dỡ tối thiểu theo sơ đồ lắp đặt.

Lắp đặt

Lắp đặt theo sơ đồ, hướng dẫn và bản vẽ. Thông tin liên quan đến độ sâu của toàn hệ thống vui lòng xem bảng chi tiết lắp đặt.

Trọng lượng hệ thống

Trọng lượng của hệ thống (bao gồm cả hệ thống khung xương treo trần) khoảng 2,5kg/m2.

Đặc tính cơ học

Tham khảo bảng tải trọng tối đa và chịu tải tối thiểu, yêu cầu chức năng, đặc tính cơ học trên website: www.ecophon.com.

Sơ đồ lắp đặt
Tải trọng tối đa (N)
Chịu tải tối thiểu (N)
M121 - 600x600x15
50
160
M121 - 1200x600x15
50
160
M270 - 600x600x15
20
160
M401 - 600x600x15
50
160
M401 - 1200x600x15
50
160

Nhãn CE

Hệ thống trần Ecophon được cấp nhãn CE theo tiêu chuẩn châu Âu EN13964:2014. Các sản phẩm xây dựng được dán nhãn CE đều được thể hiện trong thông báo DOP cho phép khách hàng và người sử dụng có thể dex dàng kiểm tra, đối chiếu hiệu quả sản phẩm có sẵn tại thị trường châu Âu.
