Ecophon Clipso™ So Acoustic

Ecophon Clipso™ So Acoustic 495 D/AC là một loại vải dệt kim đục lỗ siêu nhỏ với lớp phủ đồng nhất. Sự kết hợp của lớp phủ dệt với chất hút âm giúp làm giảm tiếng ồn. Chất liệu vải co giãn phù hợp với tất cả các loại không gian bao gồm cả không gian chuyên nghiệp và riêng tư.

• Khả năng hút âm loại A, được lắp đặt với độ dày 10, 30 hoặc 50 mm

• Chiều rộng lên tới 5,10 m

• Lắp đặt khô/ lạnh



Ecophon Clipso™ So Acoustic
Tải xuống

Tài liệu kỹ thuật

File name
Size
Ecophon-Clipso-So-Acoustic.pdf
0.56 MB

E-Tools

Videos

Ứng dụng
Hình dáng
Kích thước, mm
Khung xương
x2000x0,4
Trần, tường
x3000x0,4
Trần, tường
x4000x0,4
Trần, tường
x5100x0,4
Trần, tường

Clipso® So Acoustic

Ecophon Clipso™ So Acoustic 495 D/AC là vải dệt kim polyester tiêu âm được phủ polyurethane. Vải luôn có sẵn màu trắng và dải màu đa dạng khác giúp tạo ra sự tự do hoàn hảo trong thiết kế đồng thời đạt mức hút âm cao nhất. Lưu ý: Màu sắc có thể khác một chút giữa các đợt sản xuất khác nhau. Màu sắc trên bản in cũng có thể khác một chút so với màu thực tế trên vải.

0003 White 495D

Mã màu NCS gần nhất là: RAL: 9016

Ánh sáng phản xạ: %

Lắp đặt

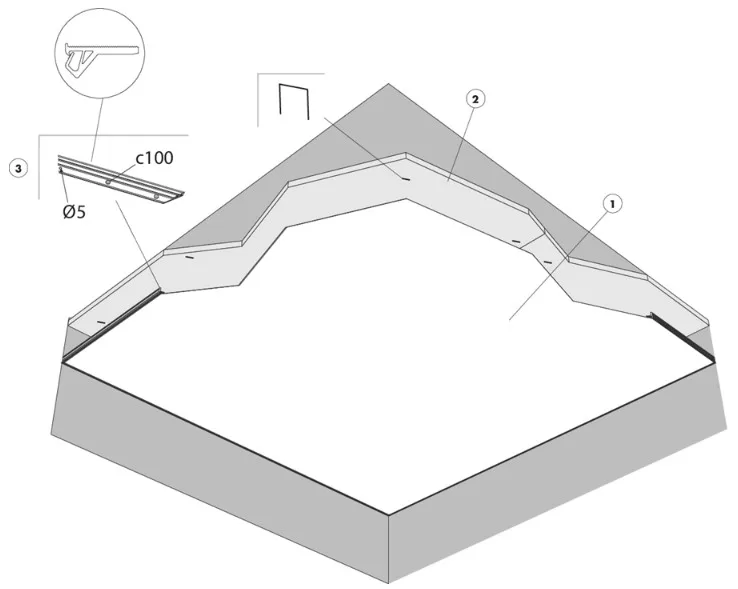

Phương pháp lắp đặt
Kích thước, mm
M565 - Lắp đặt trần

x2000x0,4

x3000x0,4

x4000x0,4

x5100x0,4

M566 - Lắp đặt tường

x2000x0,4

x3000x0,4

x4000x0,4

x5100x0,4

M571 - Lắp đặt trần

x2000x0,4

x3000x0,4

x4000x0,4

x5100x0,4

M565

M566

M571

Chọn phương thức lắp đặt

Kích thước (mm)

Phương thức lắp đặt

Stt
Name
Amount
Âm học

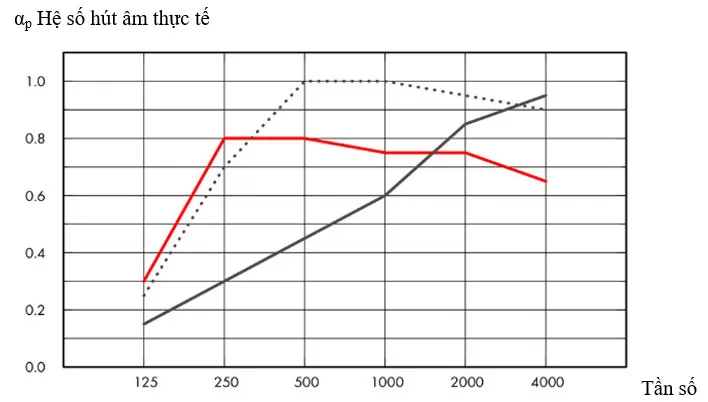

Kết quả kiểm tra theo tiêu chuẩn EN ISO 354. Cấp độ phân loại theo tiêu chuẩn EN ISO 11654.

— So Acoustic 495AC GW40, 200 mm o.d.s.

··· So Acoustic 495AC LA50, 55mm o.d.s.

— So Acoustic 495AC LA10, 10mm o.d.s.

o.d.s = Độ sâu của toàn hệ thống



— So Acoustic 495D GW40, 200 mm o.d.s.

— So Acoustic 495D GW20, 200 mm o.d.s.

— So Acoustic 495D no absorber, 155mm o.d.s.

··· So Acoustic 495D LA50, 55mm o.d.s.

— So Acoustic 495D LA10, 10mm o.d.s.

o.d.s = Độ sâu của toàn hệ thống

αp, Hệ số hút âm thực tế

Độ dày, mm
o.d.s. mm
125 Hz
250 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
αw
Cấp độ hút âm
495ACGW40
40
200
0,30
0,80
0,80
0,75
0,75
0,65
0,65
C
495ACLA50
50
55
0,25
0,70
1,0
1,0
0,95
0,90
0,95
A
495ACLA10
10
10
0,15
0,30
0,45
0,60
0,85
0,95
0,50
D
495DGW40
40
200
0,30
0,85
0,95
0,85
0,95
0,90
0,95
A
495DGW20
20
200
0,20
0,70
0,90
0,75
0,90
0,90
0,85
B
495D
0
155
0,15
0,35
0,65
0,60
0,55
0,60
0,60
C
495DLA50
50
55
0,25
0,75
1,0
1,0
0,95
0,90
1,0
A
495DLA10
10
10
0,15
0,25
0,50
0,70
0,90
0,95
0,50
D
Độ dày, mm
Độ rõ, ASTM E1111, ASTM E1110
Mức chênh lệch cách âm theo phương ngang chuẩn hóa có trọng số, ISO 10848-2
Cấp độ suy giảm âm, ASTM 1414, ASTM E413
Đặc tính kỹ thuật

Chất lượng không khí trong phòng

<p></p>
Chứng nhận/Nhãn
Eurofins Indoor Air Comfort®
IAC Gold
French VOC
A+
Greenguard
Gold

Ảnh hưởng đến môi trường

kg CO₂ equiv/m²

Khả năng tái chế

An toàn phòng hỏa

Quốc gia
Cấp độ
Châu Âu
EN 13501-1
B-s1,d0
Tổ chức Hàng hải Quốc tế
Nghị quyết MSC.307(88) và MSC.61(67)
Phần B và D (495D)

Khả năng chống ẩm

Ổn định kích thước dưới tác động của độ ẩm: 0% (MD), 0% (CMD) (495D) theo tiêu chuẩn EN 14716 (phụ lục C). Ổn định kích thước dưới tác động của nhiệt: 0% (MD), 0% (CMD) (495D, 495AC) theo tiêu chuẩn EN 12280-1 (30 phút, 60°C). Tốc độ truyền hơi nước: 1901 g/m² (495D) 2104 g/m² (495AC) theo tiêu chuẩn ISO 2528 (38°C, 90% RH).

Hiệu quả ánh sáng

Mờ, mịn và thống nhất. 495D Trắng, mẫu màu gần nhất RAL 9016.

Khả năng làm sạch

Nên sử dụng Bộ làm sạch Clipso. Ngoài ra, có thể sử dụng các chất tẩy rửa có độ pH trung tính khác với một miếng vải mềm, miễn là nó đã được thử trước trên mảnh vụn hoặc trên khu vực không nhìn thấy được của vải.

Khả năng chống nấm mốc và vi khuẩn

Array, Array

Tiêu chuẩn/ Phương pháp
ISO 846 A
0
ISO 846 C
0

Tính tiếp cận

Hệ thống hỗ trợ lắp đặt cửa sập thăm trần.

Lắp đặt

Lắp đặt với hệ khung xương Clipso theo đúng hướng dẫn và sơ đồ lắp đặt.

Trọng lượng hệ thống

495D: trọng lượng 230 g/m² ± 10% (ISO 2286-2). 495AC: trọng lượng 250 g/m² ± 10% (ISO 2286-2).

Đặc tính cơ học

Tải trọng bổ sung (hệ thống điện, thông gió...) nên được treo trực tiếp lên trần nhà.

Sơ đồ lắp đặt
Tải trọng tối đa (N)
Chịu tải tối thiểu (N)

Nhãn CE

Vải kỹ thuật Clipso được đánh dấu CE theo tiêu chuẩn Châu Âu EN14716:2005. Các sản phẩm được đánh dấu CE được mô tả bởi Tuyên bố về Hiệu suất (DOP) cho phép khách hàng và người dùng dễ dàng so sánh hiệu suất của các sản phẩm có sẵn trên thị trường Châu Âu.
